Электрические щетки (электрощетки)
![Электрощетки Электрощетки](/static/articles/brushes/pic01.jpg)
Компания ТЭК осуществляет поставки электрощеток к электрическим машинам и электродвигателям.
Вы можете получить техническую консультацию по подбору электрощеток у наших специалистов.
При заказе электрощеток необходимо уточнить следующие параметры:
- марку материала, из которого они должны быть изготовлены;
- установить общую конфигурацию (тип щетки);
- указать габаритные размеры;
- указать количество, длину и сечение токовыводящих проводов;
- тип накладки;
- тип наконечника.
Щетки электрических машин представляют собой специальные электропроводящие детали токосъемного устройства, которое применяют для подвода и отвода тока на коллекторах и контактах, кольцах электрических вращающихся машин.
В первых образцах электрических машин снятие напряжения или тока с вращающихся частей производилось посредством пучка проволок, напоминавшего по внешнему виду метлу или щетку. Это название токосъемного устройства настолько укоренилось, что осталось и до сих пор, хотя уже более 60 лет такие устройства, состоящие из набора проволок, не применяются. В дальнейшем электрощетки для электродвигателя стали изготовляться из медной фольги или сетки, свернутых в виде рулона прямоугольного сечения. Такие электрощетки сохранились в эксплуатации на старых типах электродвигателей до настоящего времени, однако изготовление их прекращено. В качестве электрощеток предлагалось также применять пружины и ролики, однако этот тип электрощеток распространении не получил. Медносетчатые и фольговые щетки можно считать первыми представителями современных электрощеток ЭГ и МГ.
Задачу выбора электрощеток приходится решать в трех следующих случаях: при проектировании новой электрической машины, при переводе эксплуатируемой машины на новый режим работы, когда ранее применявшиеся электрощетки перестают обеспечивать нормальное функционирование узла токосъему н и случае, часто встречающемся при эксплуатации импортных машин, когда установленный на работающем двигателе комплект электрощеток износился, а другого комплекта электрощеток этой же марки в распоряжении обслуживающего персонала не имеется.
Основным критерием правильного выбора электрощеток является обеспечение электрическими машинами требуемого режима работы сопряженного с ними технологического оборудования при минимальных расходах на обслуживание и ремонт этих машин. Сформулированные условия окажутся выполненными, если электрощетки будут удовлетворять ряду требований, главнейшими из которых являются следующие:
- электрощетки должны надежно осуществлять коммутационный процесс электрических машин и не вызывать искрения, связанною с переключением токов в замыкаемых секциях обмоток;
- электрощетки должны обеспечивать надежный контакт с вращающимися элементами электрических машин и не вызывать искрения, связанного с нарушением этого контакта;
- электрощетки должны вызывать минимальные потери энергии в скользящем контакте;
- электрощетки должны обладать достаточной механической прочностью, исключающей возможность их разрушения;
- материал, из которого изготовлены шетки, должен обладать возможно большей износоустойчивостью, обеспечивать сохранность поверхностей скольжения коллекторов и контактных колец и не вызывать износа этих поверхностей.

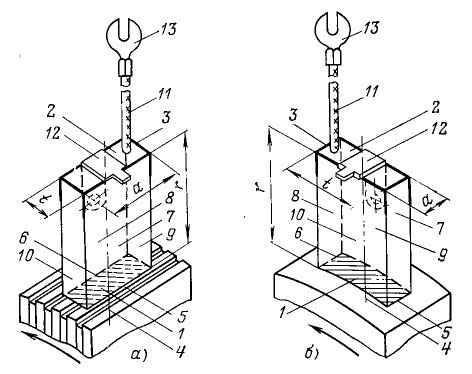

Конструкция электрощетки
![Конструкция электрощетки Конструкция электрощетки](/static/articles/brushes/pic02.jpg)
Графитовая щетка и все элементы на коллекторе (а), на контактном кольце (б):
1 - поверхность графитовой щетки контактная;
2 - поверхность графитовой щетки верхняя;
3 - верх графитовой щетки;
4 - ось графитовой щетки;
5 - край графитовой щетки набегающий;
6 - край графитовой щетки сбегающий;
7 - грань графитовой щетки лицевая передняя;
8 - грань графитовой щетки лицевая задняя;
9 - грань графитовой щетки внутренняя;
10 - грань графитовой щетки наружная;
11 - токопровод графитовой щетки;
12 - накладка графитовой щетки;
13 - наконечник;
t - тангенциальный размер графитовой щетки;
a - аксиальный размер графитовой щетки;
r - радиальный размер графитовой щетки.
Основные марки электрощеток
Марка электрощетки | Область применения электрощетки |
---|---|
ЭГ4 | Эл. машины постоянного тока до 750V общего назначения, гребные двигатели, приводы вентиляторов, машины универсального назначения, турбогенераторы и гидрогенераторы. |
МГ3К | Электрические машины постоянного тока малой и средней мощности с напряжением питания до 48V, вспомогательные автомобильные электродвигатели постоянного тока. |
Г4К | Универсальные коллекторные двигатели постоянного тока бытовой техники, электродвигатели типа Шраге-Рихтор. |
ЭГ13 | Генераторы постоянного тока для автомобилей и тракторов. |
М1 М1А | Синхронные генераторы, одноякорные преобразователи, асинхронные двигатели с фазным ротором, зарядные генераторы напряжением 20-60V, генераторы переменного тока автотракторного оборудования, А- автомобильные. |
ЭГ14 | Мощные генераторы и электродвигатели с неравномерными нагрузками (электрооборудование прокатных станов), тяговые двигатели тепловозов, приводы вентиляторов, эл. машинах универсального назначения, крановые двигатели. |
МГС5 | Генераторы, преобразователи, токосъемники, электродвигатели и стартеры авиационной техники, стартеры автотракторного оборудования напряжением до 24V. |
ЭГ2А | Тяговые и вспомогательные электродвигатели тепловозов и электровозов, промышленного транспорта, генераторы и двигатели с резко выраженной неравномерной нагрузкой (прокатное электрооборудование). |
МГС51 | Стартеры для автомобилей и тракторов напряжением до 24V. |
ЭГ61АК | Электрические двигатели напряжением до 500V для магистральных электровозов. |
МГС20 | Стартеры автомобильные и тракторные напряжением до 12V. |
ЭГ841К | Тяговые и вспомогательные двигатели городского транспорта, метрополитена, тяговые двигатели мотор-колёс автосамосвалов большой грузопдъёмности. |
МГСО | Электрические машины постоянного тока напряжением до 12V, стартеры для автомобилей и тракторов напряжением до 12V, токосъёмники, в т.ч. с кольцевыми коллекторами. |
МГСО1 | Электрические машины постоянного тока напряжением до 12V, стартеры для автомобилей и тракторов напряжением до 12V, токосъёмники, в т.ч. с кольцевыми коллекторами. |
ЭГ141 | Тяговые и вспомогательные электрические машины железнодорожного и городского транспорта, а также эл. машины общепромышленного назначения. |
ГО | Электродвигатели исполнительных механизмов автомобилей и тракторов. |
ЭГ8 | Универсальные высокооборотные электродвигатели, электромашинные усилители поперечного поля, электрические машины постоянного тока с затруднёнными условиями коммутации. |
СГО | Электрические машины малой мощности, микродвигатели. |
611ОМ | Турбогенераторы, электрические машины постоянного тока напряжением от 110V с лёгкими условиями коммутации. |
Г3 | Эл. машины постоянного тока напряжением до 220V, генераторы, сварочные генераторы, синхронные генераторы, асинхронные двигатели с фазным ротором и одноякорные преобразователи. |
ЭГ73 | Генераторы большой мощности с тяжёлыми условиями коммутации. |
ЭГ74 | Эл. машины постоянного тока с тяжелыми условиями коммутации и резко выраженной неравномерностью прикладываемых нагрузок. |
Г20 | Электрические машины постоянного тока и коллекторные машины переменного тока с низким значением трансформаторной и реактивной ЭДС, двигатели однофазные и многофазные коллекторные для текстильной промышленности. |
МГ | Асинхронные двигатели с фазным ротором, стартеры напряжением до 6V, электрические машины постоянного тока напряжением до 12V с высокой плотностью тока в скользящем носителе и малой окружной скоростью (сварочные генераторы). |
Г22 | Универсальные электродвигатели постоянного тока, в том числе бытовой техники, двигатели Шраге-Рихтера и двигатели постоянного тока малой мощности с затрудненными условиями коммутации. |
МГ4 | Асинхронные двигатели с фазным ротором, синхронные генераторы, электрические машины постоянного тока с напряжением до 40V. |
Маркировка электрощеток
В соответствии с ГОСТ 2332-75 производится следующая маркировка электрощеток на изделиях.
Марка | Условное обозначение марки на изделии |
Вид щетки | Преимущественная область применения |
---|---|---|---|
Г20 Г21 Г12 |
20 34 32 |
Угольнографитные | Генераторы и двигатели с облегченными условиями коммутации и коллекторные машины переменного тока |
Г3 611М 611ОМ |
43 88 56 |
Графитные | Генераторы и двигатели с облегченными условиями коммутации и контактные кольца |
ЭГ2А ЭГ2АФ ЭГ4 ЭГ8 ЭГ14 ЭГ51 ЭГ61 ЭГ71 ЭГ74 ЭГ74АФ ЭГ85 |
12 68 14 18 41 51 61 71 74 79 85 |
Электрографитированные | Генераторы и двигатели со средними затрудненными условиями коммутации и контактные кольца |
М1 М3 М6 М20 МГ МГ2 МГ4 МГ64 МГС5 МГСО |
81 83 86 93 17 82 19 91 9 21 |
Металлографитные | Низковольтные генераторы и контактные кольца |
Типы электрощеток
![]() К1 |
![]() К1-1 |
![]() К1-2 |
![]() К1-3 |
![]() К1-4 |
![]() К1-5 |
![]() К1-7 |
![]() К1-8 |
![]() К2-3 |
![]() К3-2 |
![]() К3-3 |
![]() К3-8 |
![]() К4-2 |
![]() К6-3 |
![]() К6-8 |
![]() К8 |
![]() К8-2 |
![]() К8-3 |
![]() К8-4 |
![]() К8-5 |
![]() К8-8 |
![]() К10-4 |
![]() К11-3 |
![]() К11-4 |
![]() К11-8 |
![]() К12-3 |
![]() К12-8 |
![]() К13-2 |
![]() К14 |
![]() К14-1 |
![]() К14-5 |
![]() К16-2 |
![]() К20-8 |
![]() К21-3 |
![]() К23-4 |
Типы накладок
![]() НК-1 |
![]() НК-2 |
![]() НК-3 |
![]() НК-4 |
![]() НК-5 |
![]() НК-6 |
![]() НК-7 |
![]() НК-8 |
Типы наконечников
![]() В |
![]() П |
![]() Ф |
![]() Д |
![]() ВГ |
![]() ПГ |
![]() ФГ |
![]() ДГ |
