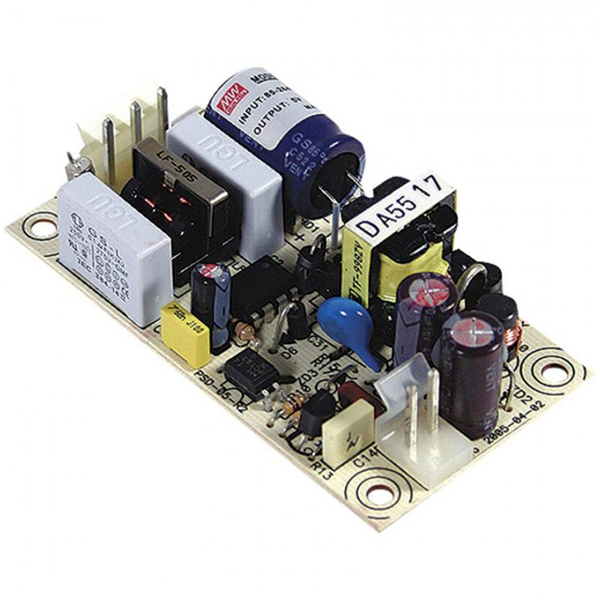

PS- 05-12 Блок питания импульсный: 5W (1A), Uвых. 12V DC, Uвх. 85…264V AC / 120…370V DC, открытый корпус
Условия доставки
- Доставка по всей России до двери или в пункт выдачи
- Ежедневная отправка заказов курьерскими службами
- Бесплатная доставка до терминалов ТК два раза в неделю
- Самовывоза нет
- Характеристики
- Описание
- Документы
| Выходное напряжение, DC | 12 В |
| Выходная мощность | 5 Вт |
| Номинальное входное напряжение | 1ф 110-230V AC |
| Минимальное входное напряжение, AC | 85 В |
| Максимальное входное напряжение, АС | 264 В |
| Минимальное входное напряжение, DC | 120 В |
| Максимальное входное напряжение, DC | 370 В |
| Степень защиты | IP20 |
| Особенности конструкции | Регулируемое выходное напряжение |
Характеристики выхода:
- Постоянное напряжение: 5V
- Номинальный ток: 1A
- Текущий диапазон подстройки: 0 ~ 1.2A
- Номинальная мощность: 5W
- Пульсации и шум (максимум): 100mvp-p
- Допуск напряжения: ±2.0%
- Нестабильность по сети: ±1.0%
- Нестабильность по нагрузке: ±1.0%
- Уставка, время самовыравнивания: 1000ms, 20ms
- Время удержания: 100ms (при предельной нагрузке)(это промежуток времени после отключения питания (входное напряжение пропадает), в течение которого блок питания может удерживать выходное напряжение в заданных пределах)
Характеристики входа:
- Диапазон напряжения: 85 ~264VAC 120 ~370VDC
- Частотный диапазон: 47 ~63Hz
- КПД(коэффициент полезного действия): 70%
- Входное напряжение: 0.15A/115VAC 0.07A/230VAC
- Пусковой ток: 30А/230VAC (холодный старт) (ток, превышающий номинальное рабочее значение, который протекает при начальном пуске устройства)
- Ток утечки: <0.5ma/ 240VAC
Защита:
- По мощности: более чем 105 % номинальной мощности выхода. тип защиты: hiccup (автоматическое выключение блока питания при перегрузке), автоматическое восстановление параметров питания после окончания перегрузки.
- По напряжению: 5.75 ~ 6.75V
- По температуре: tj 140°C typically (u1) detect on main control IC.тип защиты: hiccup (автоматическое выключение блока питания при перегрузке), автоматическое восстановление параметров питания после окончания перегрузки.
Окружающая среда:
- Рабочий температурный диапазон: -10 ~ +60°C
- Влажность: 20 ~ 90% rh (неконденсирующаяся)
- Хранение:
- температурный диапазон, влажность: -20 ~ +85°С, 10 ~ 95% RH
- температурный коэффициент: +0.05%гс (0 ~ 50°C)
- Вибрации: 10 ~ 500Hz, 2G 10min./1цикл за 60 минут по осям, x, y, z
Безопасность и электромагнитная совместимость:
- Стандарт безопасности: EN60950-1 CB approved bytuv
- Выдерживаемое напряжение (кратковременное): I/P-O/P:3KVAC
- Сопротивление изоляции: I/P-O/P:100m ohms/500VDC
- Радиопомехи и излучения: согласно EN55022 (cispr22) class B
- Гармоники тока: согласно EN61000-3-2,-3
- Электромагнитная помехоустойчивость: согласно en61000-4-2,3,4,5,6,8,11 light industry level, критерий A
Другие:
- Размеры(габариты): 75*40*20mm (д*ш*в)
- Упаковка: 0.05KG; 120PCS/6.25KG/1CUFT
- АC/DC преобразователи серий LPP, LPS, PS и PPS включают в себя модели мощностью 5Вт, 15Вт, 25Вт, 45Вт, 65Вт, 100Вт, и 150Вт.
- Диапазон входных напряжений переменного тока от 85В до 264В частотой от 47Гц до 440Гц, или от 120В до 370В для постоянного напряжения.
- Выходное напряжение один канал 3,3В, 5 В, 7,5В, 12В, 13,5В, 15В, 24В, 27В или 48В, в зависимости от типа.
- Имеется возможность регулировки выходного напряжения в пределах от-5% до +10%.
- Электрическая прочность изоляции 3000В, защита от короткого замыкания и перенапряжения по выходным цепям, мягкий пуск с ограничением пускового тока.
- В преобразователи встроен входной фильтр ЭМИ, в моделях LPP и PPS имеется корректор коэффициента мощности.
Техническое описание PS-05-12
21.01.2021, PDF, 69K
