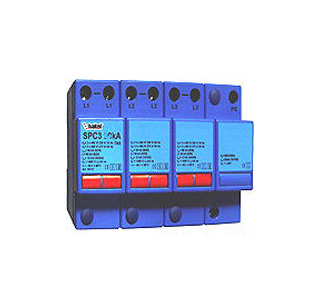

SPC 3.0 - 150 kA HAKEL Устройство защиты от импульсных перенапряжений

Тип

SPC3.0 — 150kA

Класс ограничителя согласно МЭК 61643-1

-

I + II

Номинальное рабочее напряжение

U_N

3х400/ 230 В / 50 Гц

Максимальное рабочее напряжение

U_C

3x480/ 320 В/ 50 Гц

Макс. импульсный разрядный ток I_max (8/20)

L/N

150kA

Номинальный импульсный разрядный ток I_n (8/20)

L/N

80kA

Уровень защиты (8/20)

L/N

<1700В

Макс. импульсный ток I_imp(10/350)

L/N

20kA

Коммутируемый заряд Q

10As

Удельная энергия (W/R)

100kJ/Ω

Макс. импульсный ток I_imp(10/350)

N/PE

80 kA (SPC 3.0)

Коммутируемый заряд Q

 40 As (SPC 3.0)

Удельная энергия (W/R)

100 kДж/Ом (SPC 3) или 1600 кДж/Ом (SPC 3.0)

Уровень защиты (10/350)

L/N

<1300В

N/PE

Время срабатывания

t_A

<25нсек (L/N)

<100нсек (N/PE)

Рекомендуемый ток защитного предохранителя

-

315AgL/gG

Допустимый ток короткого замыкания

I_p

80kAef

Рабочая температура

J

-40^oC — +80^oC

Рекомендуемое сечение присоединительных проводов (при традиционном подключении)

-

25 мм² (жесткий одножильный)

16 мм² (гибкий многожильный)

Рекомендуемое сечение присоединительных проводов (при подключении V — типа)

-

50 мм² (жесткий одножильный)

35 мм² (гибкий многожильный)

Степень защиты в соответствии с МЭК 529

-

IP 20

Монтаж

-

35 мм DIN рейка

Материал корпуса

-

SLOVAMID 6FCR2

Срок службы

-

минимально 100 000 ч.

Масса

m

872гр.

Беспотенциальные контакты дистанционной сигнализации

-

электр. прочность

3,75кВэфф

сопротивление изоляции

2х10⁷ Ω

макс. коммутируемый ток

~0,5A

макс. коммутируемое напряжение

~250В
