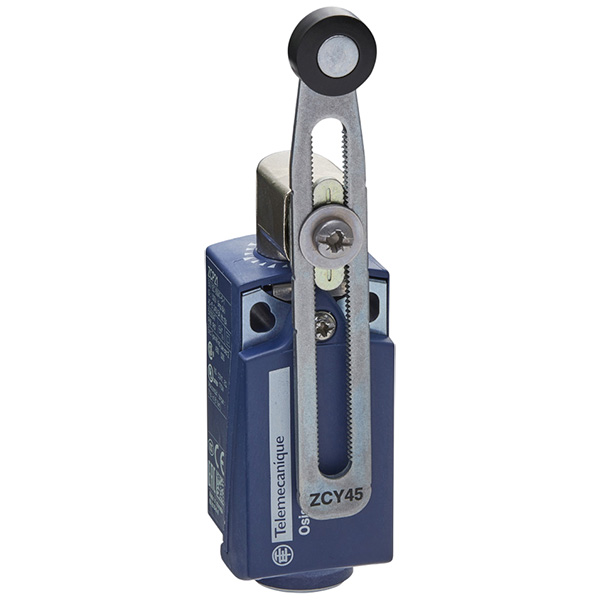

XCKP2145P16 Выключатель концевой: рычаг регулируемый с пластиковым роликом, контакты NC+NO (мгновенного действия), ввод M16
Цена распродажи
3785.00 ₽*
Цена розничная
5121.00 ₽
Цена оптовая
4809.00 ₽
* Цена действительна при условии выставления счёта от организации, работающей на УСН.
Наличие
8 шт.
Внимание! Актуальные цены будут указаны в выставленном счете или КП.
Условия доставки
- Доставка по всей России до двери или в пункт выдачи
- Ежедневная отправка заказов курьерскими службами
- Бесплатная доставка до терминалов ТК два раза в неделю
- Самовывоза нет
- Характеристики
- Описание
- Документы
Основные характеристики
| Семейство продуктов | OsiSense XC |
| Название серии | Standard format |
| Краткое имя устройства | XCKP |
| Конструкция датчика | Компактный |
| Тип корпуса | Фиксированный |
| Тип головки | Поворотная головка |
| Материал | Пластик |
| Материал корпуса | Пластиковый |
| Материал головки | Сплав zamak |
| Монтаж | Корпусом |
| Движение рабочей головки | Поворотный |
| Тип рукоятки | Рычаг с роликом с пружинным возвратом термопласт (изменяемой длины) |
| Тип подвода | Подвод сбоку 2 направления |
| Количество полюсов | 2 |
| Тип контактов | 1 НЗ + 1 НО |
| Работа контактов | Мгновенное действие |
Дополнительные характеристики
| Активация выключателя | 30° кулачком |
| Электрическое соединение | Винтовые зажимы, зажимная способность: 1 x 0,34...2 x 1,5 мм² |
| Кабельный ввод | 1 ввод с резьбой под кабельный сальник M16 x 1,5, наружный диаметр кабеля: 4...8 мм |
| Форма изоляции контактов | Zb |
| Прямое размыкание | C |
| Минимальный момент, необходимый для прямого размыкания | 0,25 Н-м |
| Минимальный момент срабатывания |
0,1 Н-м |
| Максимальная скорость активации | 1,5 м/с |
| Повторяемость позиционирования |
0,1 мм в точках срабатывания с 1 миллионом циклов коммутации |
| Кодовое обозначение контакта | Q300, DC-13 (Ue = 250 V, Ie = 0.27 А) в соответствии с EN/МЭК 60947-5-1 приложение А A300, AC-15 (Ue = 240 V, Ie = 3 А) , Ithe = 10 А в соответствии с EN/МЭК 60947-5-1 приложение А |
| [Ui] номинальное напряжение изоляции | 300 В в соответствии с CSA C22.2 No 14 500 В степень загрязнения 3 в соответствии с IEC 60947-1 300 В в соответствии с UL 508 |
| Контактное сопротивление зажимов | <= 25 МОм в соответствии с МЭК 60255-7 категория 3 |
| [Uimp] номинальное выдерживаемое импульсное напряжение | 6 кВ в соответствии с IEC 60947-1 6 кВ в соответствии с IEC 60664 |
| Защита от короткого замыкания | 10 А по gG картридж предохранитель |
| Электрическая прочность | 5000000 циклов, DC-13, 48 V, 7 W, производительность: <= 60 цикл/м, коэффициент нагрузки: 0.5 в соответствии с МЭК 60947-5-1 приложение С 5000000 циклов, DC-13, 24 V, 10 W, производительность: <= 60 цикл/м, коэффициент нагрузки: 0.5 в соответствии с МЭК 60947-5-1 приложение С 5000000 циклов, DC-13, 120 V, 4 W, производительность: <= 60 цикл/м, коэффициент нагрузки: 0.5 в соответствии с МЭК 60947-5-1 приложение С |
| Механическая устойчивость | 10000000 циклов |
| Ширина | 31 мм |
| Высота | 65 мм |
| Глубина | 30 мм |
| Масса продукта | 0,145 кг |
Условия эксплуатации
| Ударопрочность | 50 gn (продолжительность = 11 мс) в соответствии с EN/IEC 60068-2-27 |
| Виброустойчивость | 25 gn (f = 10...500 Гц) в соответствии с EN/IEC 60068-2-6 |
| Степень защиты IP | IP67 в соответствии с IEC 60529 IP66 в соответствии с IEC 60529 |
| Класс IK защиты | IK04 в соответствии с EN 50102 |
| Класс защиты от поражения электр. током | Класс II в соответствии с NF C 20-030 Класс II в соответствии с IEC 61140 |
| Температура окр. среды при работе | -25...70°С |
| Температура окр. воздуха при хранении | -40...70°С |
| Защитное исполнение | TC |
| Сертификаты продуктов | CCC, CSA, UL |
| Стандарты | EN 60204-1, EN 60947-5-1, IEC 60204-1, IEC 60947-5-1, UL 508, CSA C22.2 No 14 |
- Наиболее полная линейка продукции, представленная на рынке, и насчитывающая более 5000 взаимозаменяемых конфигураций, готовых в течение 24 часов
- Головки, контакты, взаимозаменяемые соединения
- Нужное изделие всегда в наличии
- Один тип металлической головки для 5 различных корпусов
- Простота установки благодаря трехмерным поворотным головкам и рычагам
- Преимущество безопасности: только 3-х и 4-х контактные блоки на рынке с моментальной фиксацией
- Упрошенная проводка: на 40% быстрее, чем обычные электрические соединения
Преимущества
Еще более эффективное предложение: больше решений, лучшая взаимозаменяемость с простотой установки. Совершенство модульной конструкции делает решение более гибким для обеспечения лучшей готовности оборудования.
Технический паспорт концевого выключателя XCKP2145Р16 SCHNEIDER ELECTRIC
28.10.2020, PDF, 74K
