CM-PVE 1/3 F Реле контроля 1/3-фазной сети: Un 220/380V AC; контроль: повышенного/пониженного напряжения, обрыва фаз, обрыва нейтрали; контакт: 1НО; корпус: модульный на DIN-рейку
Внимание! Актуальные цены будут указаны в выставленном счете или КП.
- Доставка по всей России до двери или в пункт выдачи
- Ежедневная отправка заказов курьерскими службами
- Бесплатная доставка до терминалов ТК два раза в неделю
- Самовывоза нет
- Характеристики
- Описание
- Документы
Дополнительные характеристики:
| Диапазон контролируемого напряжения (L-N/L-L) | 185...265V AC / 320-460V AC |
| Принцип работы | выходные реле обесточиваются, если контролируемое значение становится выше/ниже порогового значения |
| Время выдержки при включении | 500 мс ±20% |
| Выдержка при срабатывании | 500 мс ±20% |
| Номинальный рабочий ток контактов: | |
| AC12 (активная нагрузка) | 230V 4A |
| AC15 (индуктивная нагрузка) | 230V 3A |
| DC12 (активная нагрузка) | 24V 4A |
| DC13 (активная нагрузка) | 24V 2A |
| Тип клемм | винтовые |
Реле контроля фаз CM-PVE контролирует сеть на пониженное/повышенное напряжение, обрыв фазы или нейтрали.

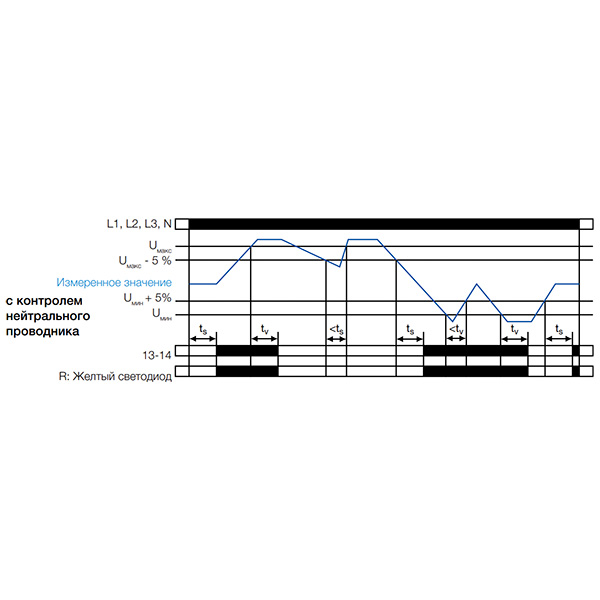

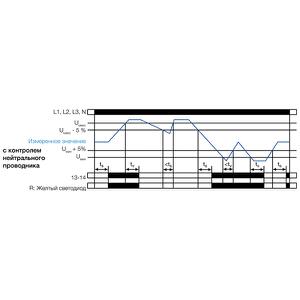

При наличии всех трёх фаз и надлежащем напряжении выходное реле замыкает контакты. При возникновении одной из названных неисправностей выходное реле размыкает контакты и и жёлтый СИД гаснет.
Если напряжение L-L (L-N) становится выше напряжения Umax (460V/265V) или ниже Umin (320V/185V), то выходное реле размыкает контакты. При возвращении напряжения в диапазон допуска реле замыкает контакты, при этом действует постоянно установленый 5%-ый гистерезис.

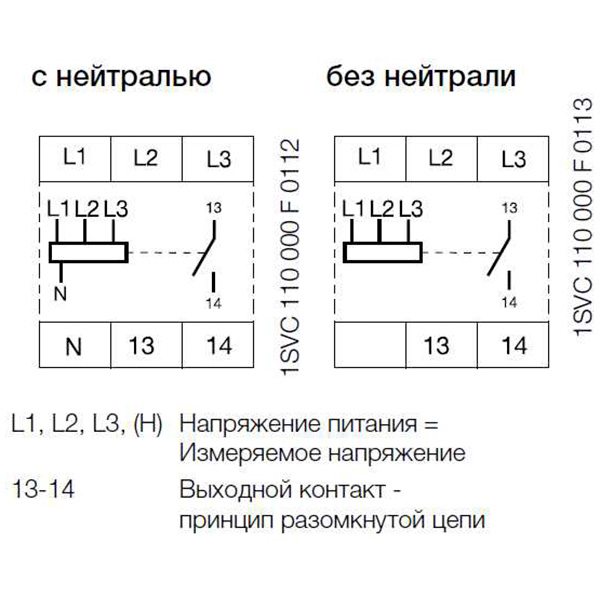

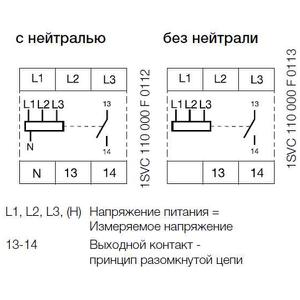

Прибор CM-PVE с контролем нейтрального проводника может применяться и в однофазных сетях, при этом три внешних подключения (L1, L2, L3) объединяются перемычкой и присоединяется только один внешний провод.
