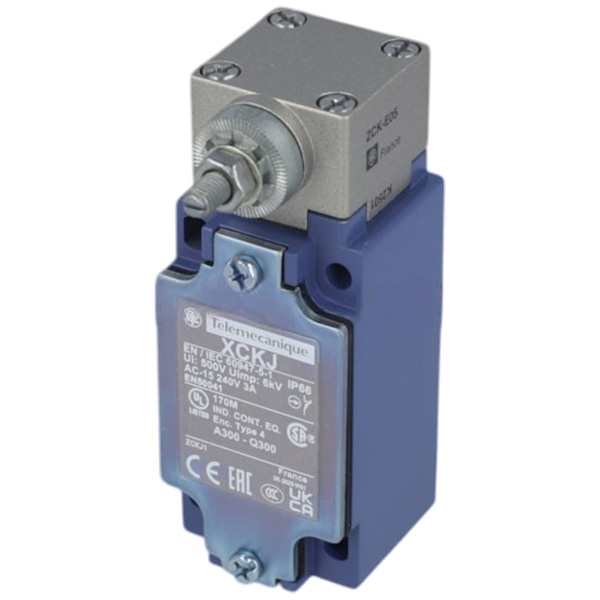

XCKJ105 Выключатель концевой: с головкой без рычага, контакты NC+NO (мгновенного действия), ввод Pg13.5

Артикул

XCKJ105

Производитель

SCHNEIDER ELECTRIC SCHNEIDER ELECTRIC

Код для заказа

772854

Цена розничная

6567.00 ₽

Цена оптовая

6167.00 ₽

Внимание! Актуальные цены будут указаны в выставленном счете или КП.

Условия доставки

Доставка заказа от 250 рублей*

*Весом до 1 кг, до пункта выдачи курьерской службы в г. Москва

Доставка по всей России до двери или в пункт выдачи
Ежедневная отправка заказов курьерскими службами
Бесплатная доставка до терминалов ТК два раза в неделю
Самовывоза нет

Характеристики
Описание
Документы

Основные характеристики

Семейство продуктов	OsiSense XC
Название серии	Standard format
Краткое имя устройства	XCKJ
Конструкция датчика	-
Тип корпуса	Фиксированный
Тип головки	Поворотная головка
Материал	Металл
Материал корпуса	Сплав zamak
Материал головки	Сплав zamak
Монтаж	Корпусом
Движение рабочей головки	Поворотный
Тип рукоятки	Пружинный возврат без рычага управления
Тип подвода	Подвод сбоку 1 или 2 программируемых направления
Кабельный ввод	1 ввод с резьбой под кабельный сальник Pg 13,5, наружный диаметр кабеля: 9...12 мм
Количество полюсов	2
Тип контактов	1 НЗ + 1 НО
Работа контактов	Мгновенное действие

Дополнительные характеристики

Электрическое соединение	Винтовые зажимы, зажимная способность: 1 x 0,34...2 x 1,5 мм²
Форма изоляции контактов	Zb
Количество шагов	1
Прямое размыкание	C
Минимальный момент, необходимый для прямого размыкания	0,5 Н-м
Минимальный момент срабатывания	0,25 Н-м
[Icw] номинальный рабочий ток	0.27 А при 250 V, DC-13, Q300 в соответствии с EN/МЭК 60947-5-1 приложение А 3 А при 240 V, AC-15, A300 в соответствии с EN/МЭК 60947-5-1 приложение А
[Ithe] условный тепловой ток в закрытом корпусе	10 А
[Ui] номинальное напряжение изоляции	300 В в соответствии с CSA C22.2 No 14 500 В степень загрязнения 3 в соответствии с IEC 60947-1 300 В в соответствии с UL 508
Контактное сопротивление зажимов	<= 25 МОм в соответствии с МЭК 60255-7 категория 3
[Uimp] номинальное выдерживаемое импульсное напряжение	6 кВ в соответствии с IEC 60947-1 6 кВ в соответствии с IEC 60664
Защита от короткого замыкания	10 А плавкая вставка тип gG
Электрическая прочность	5000000 циклов, DC-13, 48 V, 7 W, производительность: <= 60 цикл/м, коэффициент нагрузки: 0.5 в соответствии с МЭК 60947-5-1 приложение С 5000000 циков, DC-13, 24 V, 10 W, производительность: <= 60 цикл/м, коэффициент нагрузки: 0.5 в соответствии с МЭК 60947-5-1 приложение С 5000000 циклов, DC-13, 120 V, 4 W, производительность: <= 60 цикл/м, коэффициент нагрузки: 0.5 в соответствии с МЭК 60947-5-1 приложение С
Механическая устойчивость	30000000 циклов

Условия эксплуатации

Ударопрочность	50 gn (продолжительность = 11 мс) в соответствии с EN/IEC 60068-2-27
Виброустойчивость	25 gn (f = 10...500 Гц) в соответствии с EN/IEC 60068-2-6
Степень защиты IP	IP66 в соответствии с IEC 60529
Класс IK защиты	IK07 в соответствии с EN 50102
Класс защиты от поражения электр. током	Класс I в соответствии с NF C 20-030 Класс I в соответствии с IEC 61140
Температура окр. среды при работе	-25...70°С
Температура окр. воздуха при хранении	-40...70°С
Защитное исполнение	TC
Сертификаты продуктов	CCC, CSA, UL
Стандарты	EN 60204-1, EN 60947-5-1, IEC 60204-1, IEC 60947-5-1, UL 508, CSA C22.2 No 14

Наиболее полная линейка продукции, представленная на рынке, и насчитывающая более 5000 взаимозаменяемых конфигураций, готовых в течение 24 часов
Головки, контакты, взаимозаменяемые соединения
Нужное изделие всегда в наличии
Один тип металлической головки для 5 различных корпусов
Простота установки благодаря трехмерным поворотным головкам и рычагам
Преимущество безопасности: только 3-х и 4-х контактные блоки на рынке с моментальной фиксацией
Упрошенная проводка: на 40% быстрее, чем обычные электрические соединения

Преимущества

Еще более эффективное предложение: больше решений, лучшая взаимозаменяемость с простотой установки. Совершенство модульной конструкции делает решение более гибким для обеспечения лучшей готовности оборудования.

Технический паспорт концевого выключателя XCKJ105 SCHNEIDER ELECTRIC 24.05.2018, PDF, 62K
