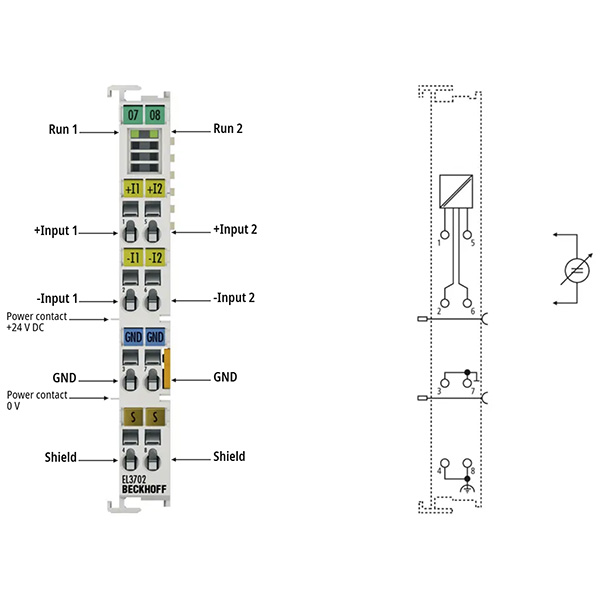

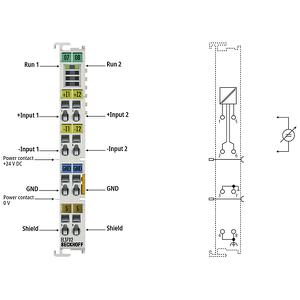

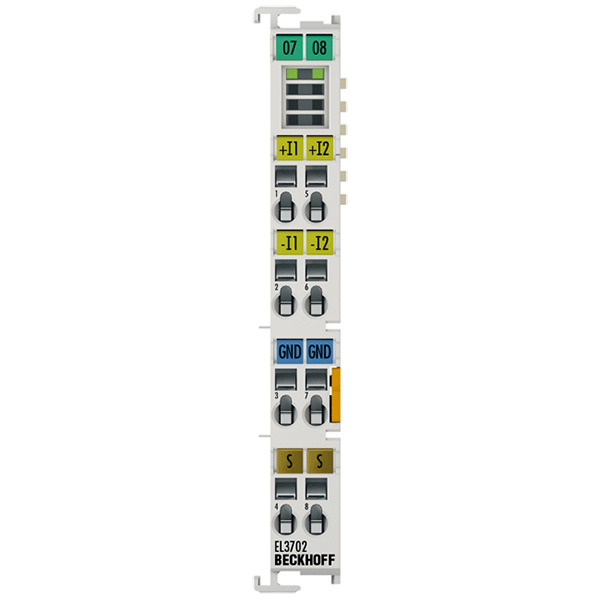

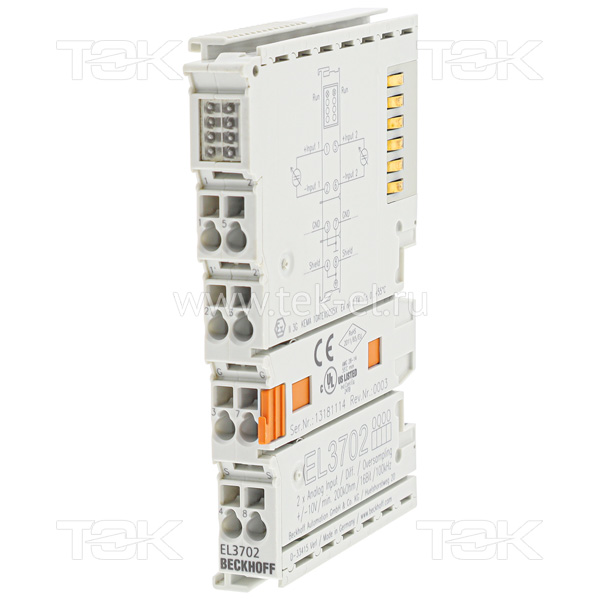

EL3702 Модуль аналоговых входов, 2-х канальный, -10V…+10V, 16 bit, передискретизация, EtherCAT

Модуль аналоговых входов EL3702 обрабатывает сигналы в диапазоне от -10 до +10 В. Напряжение оцифровывается с разрешением 16 бит и передается в контроллер через гальваническую развязку. Сигналы подвергаются передискретизации с регулируемым целочисленным кратным (коэффициент передискретизации n) частоты цикла шины (n микроциклов на цикл шины). Для каждого цикла шины терминал EtherCAT генерирует блок данных процесса, который передается совместно в течение следующего цикла шины. Временная база терминала может быть точно синхронизирована с другими устройствами EtherCAT посредством распределенных тактовых сигналов. Эта процедура позволяет увеличить временное разрешение аналоговых входных сигналов до n раз относительно длительности цикла шины. В сочетании с EL47xx (аналоговый выходной терминал с передискретизацией) становится возможным получение ответов с равноудаленными временными интервалами, например, при превышении порогового значения. Функция распределенных тактовых сигналов позволяет синхронизировать несколько устройств EL3702 практически в любой конфигурации. Максимальная частота дискретизации на канал составляет 100 ksamples/s (100,000 samples/s).
